有线对讲呼叫系统介绍
本系统由护士站主机、床头分机、卫生间按钮、门头灯、走廊显示屏组成。各分机和紧急按钮与主机之间采用两芯多股铜芯线制连接。支持双向对讲、在线编码、自动存储并循环显示呼叫总量、支持多个呼叫排队叫号、故障短路报警。
一: 主要特性
采用领新全数字技术，全进口芯片。铝合金高档外壳，表面经氧化.静电喷涂喷砂处理。智能窗口显示,高清语音报号，分别报房间号与床位号,未处理提示,可设置1-20次铃声提醒,高清走廊双面显示屏,分机在线编码，卫生间紧急呼叫报警提示，故障自动巡检报警提示。支持定制。
二: 主要功能
1.主机采用LED显示屏，菜单式操作，每个操作步骤都有语音提示。可显示：日期、时间、呼叫床位号、系统状态等。
2. 主机存储呼叫并显示，系统多功能显示分机呼叫主机，主机LED窗口显示。分机呼入而主机无人应答时，主机将分机号码及呼叫顺序存储并提示。
3．走廊语音显示屏：分机呼叫时，走廊显示屏循环显示呼叫号码，显示屏语音播报与主机同步。
4. 分机号任意设定：分机采用在线编码方式，可任意设定分机号、修改号码；门灯和卫生间紧急按纽。
5. 不间断呼叫：主机可显示多路分机的呼叫，并记忆保持；不论主机是在待机、通话、分机均能正常呼入。
6. 手持呼叫对讲：分机含手持对讲手柄，能呼叫、解除呼叫、对讲，分机放音逼真清晰、不失真。
7. 双工对讲：主机与分机之间为双工对讲，主机有电话机免提及手持通话两种方式。
8. 语音报号：分机呼叫主机时，主机有LED指示灯闪亮、音乐铃声提示、语音播报：XX床呼叫、XX号呼叫、XXX房呼叫等。分机和弦音乐提示。紧急按钮呼叫时语音播报：警报音+XX号呼叫，主机上显示XX号紧急呼叫。
9. 呼叫存储：分机呼叫主机无人接听时，主机自动存储呼叫分机号。
10. 组呼功能：主机可呼叫每个分机与通话。
11. 系统布线：系统为总线制，使用两芯多股铜芯线，所有分机不分正负极并联在总线上。
12. 音量设定：主机可设定呼叫时的提示音量和音乐铃声，分机呼叫主机提示音量并有语音提示。
13. 故障自检：主机有自检功能，系统会对电路和每路分机逐个检测，并语音提示线路故障。
14. 呼叫未处理提示：分机多个一起呼叫会自动排队，一键清除所有呼叫分机和单个清除呼叫分机。
三: 主要技术参数
1：工作环境温度：-20℃～50℃
2：工作湿度：10%-90%
3：工作电源：220VAC/DC24V4A
4：总线工作电压：25V
5：功耗：≤50W
6：分机待机电流：≤250ua
7: 分机通话电流：≤50ma
8：主机提示音喇叭：8Ω2W
9：最长工作线长: 800米
10：失真度： ≤10％
11：工作方式：连续
产品特点：
1: 两芯总线制
2: 双向呼叫 双工对讲
3: 在线编码
4: 短路故障报警
5: 可配制数码或中文点阵走廊显示屏可配值班室单面显示屏
6: 功能设置时伴有中文语音操作提示
7: 分机呼叫时主机对应的病历卡指示灯亮灯提醒，同时指示灯按键可作清除键使用
8: 主机铝合金拉丝边框 金属质感 高端大气
9: 一体化设计（显示与主控合二为一）
10:最长有线通讯距离800米，远超同行业
11:主机容量有24路、40路、60路、96路、128路可供订制。
四: 使用方法
分机呼叫主机
按分机呼叫按钮，分机和主机同时音乐振铃；摘起主话机进入通话状态，通话完毕，挂主话机，主机回到待机状态。按上下键可以调节音量。
如果分机呼叫，主机没有接听，则主机将分机号存储；同时主机一览表中对应指示灯闪亮，分机指示灯点亮；显示屏显示分机号码。如果分机想取消呼叫，按一下分机面板上的按键即可。
紧急按钮呼叫：按下紧急红色按钮，主机同时有独特的报警铃声和语音播报，主机显示窗口、走廊显示屏显示“XX号”，主机不能和紧急按钮通话。
主机呼叫分机
1：使用电话机呼叫分机
摘起主话机听到拨号音后，在主话机上拨二位分机号，听到“嘟”提示音后说明分机接通（如果听到的是“嘀-嘀-”说明没有此分机）。通话完毕后挂主话机，主机回到待机状态。（注：主机不能呼叫紧急按钮）
2：主机免提呼叫分机
按主话机免提按键，然后输入需要呼叫的分机号，即可实现通话。
3：接通等待护理的分机
分机呼叫时，主机没有接听，则主机一览表中对应指示灯闪亮，显示窗口显示“X床呼叫，X号呼叫，X房间呼叫。若主机与这些分机通话，需要重新接通。重新接通之后，显示窗口将去掉这个分机的呼叫。
4：电话机接通
摘起电话机听到拨号音后，按照主机一览表上闪亮的床位号，在主机上拨号，听到“嘟”提示音后开始通话。通话完毕后挂主话机。

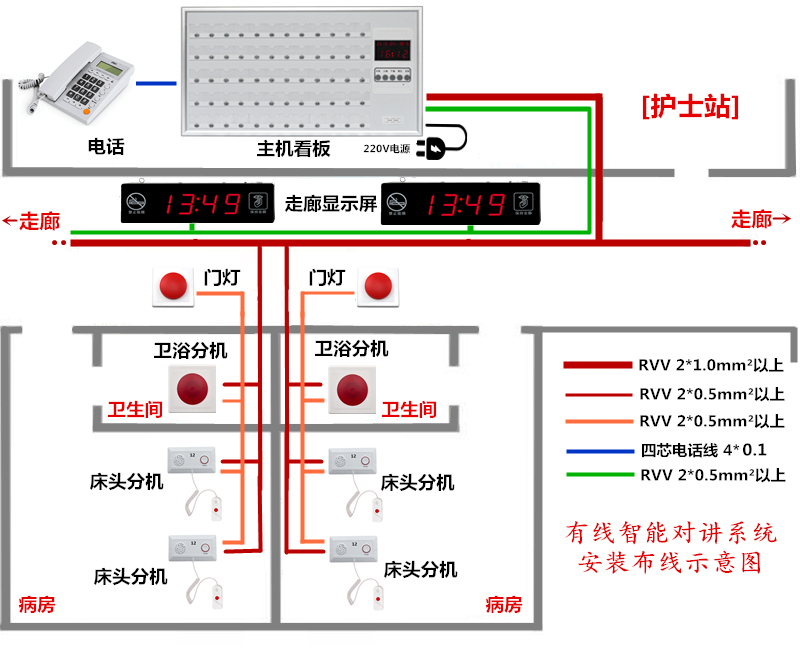

五: 系统布线图（ 见下图） 线材用： 2*1.0以上两芯多股铜芯线
六: 基本产品 名称 /型号 /规格 /照片
有线智能对讲系统包括主机、分机、紧急按钮，门灯，显示屏、电话机等几个组成部分。

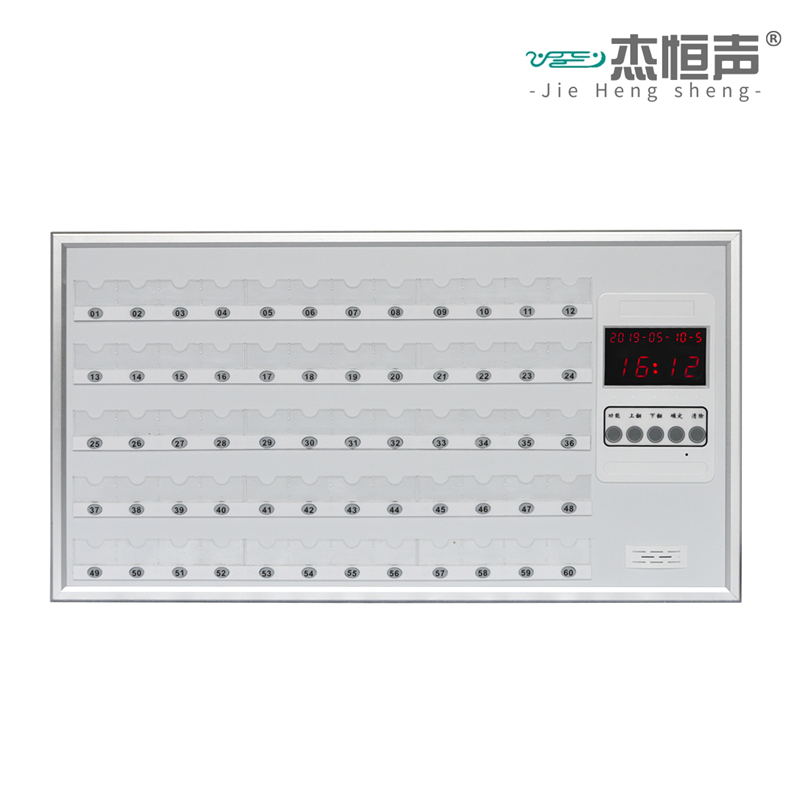

A.主机
主机安装在护士站，可与分机双向呼叫，双工通话；多功能显示窗口，可显示呼叫的分机号、呼叫顺序及时间等；主机和分机在线编号，调节振铃音乐及音量，时间设定；系统可进行自动检测，便于故障判断。
B、分机
安装在病员床头离地面1.5米左右的位置，可呼叫主机。另外，为了适应市场需求，我们推出了多种样式分机，外观新颖，设计独特，明装及暗装二种安装方式，供用户根据自己的需要进行选择。
C、走廊显示屏
悬挂在走廊天花板上吊挂，显示时间或呼叫号，当分机或紧急按钮呼叫主机且无人应答时，显示屏显示呼叫号码。
D. 紧急按钮
安装在卫生间蹲位旁离地60cm左右的位置，当遇到紧急情况时，按下按钮，主机就会有显示哪个按钮紧急呼叫并伴随报警声。
安装方式：暗装（比配86底盒）
E．门灯
安装在每个房间门口门楣上方20cm，当本房间床头分机和卫生间按钮呼叫时，门灯就会亮起。
安装方式：暗装（比配86底盒）
